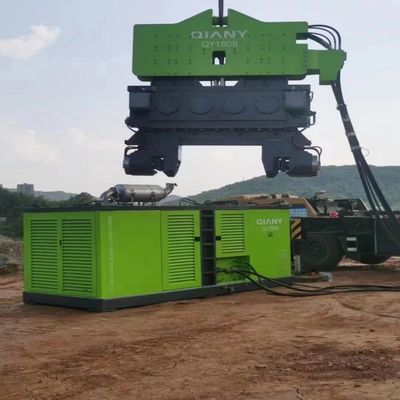

Frekans Kaydı Hidrolik Titreşim Çekici Güç İstasyonu ve Çekiç Gövdesi
ÜRÜN TEKNİK PARAMETRELERİ
| Güç istasyonu | |||||||
| Model numarası | QY300D | Y400D | QY500D | Y600D | Y800D | QY1400D | QY1600D |
| motor markası | Cummins | Cummins | Cummins | Cummins | volvo | volvo | volvo |
| Motor tipi | QSB6.7 | SL8.9 | QSZ14 | QSZ14 | D16 | D16 | D16 |
| Nominal güç [kW] | 194 | 264 | 360 | 412 | 565 | 1030 | 1130 |
| Maksimum hız (rpm) | 2200 | 2100 | 2100 | 2100 | 1900 | 1800 | 1900 |
| Maksimum çalışma akışı (L/dak) | 300 | 360 | 522 | 684 | 936 | 1450 | 1680 |
| Maksimum çalışma basıncı (MPa) | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| Boyama tankı kapasitesi (L) | 400 | 500 | 500 | 60o | 600 | 1000 | 1000 |
| Hidrolik depo hacmi (L) | 800 | 1000 | 1400 | 1900 | 2600 | 4000 | 4700 |
| Ağırlık (kg] | 5400 | 6500 | 7400 | 8500 | 9600 | 14500 | 17000 |
| Genel boyut A(mm) | 3850 | 4200 | 4760 | 4760 | 5400 | 5850 | 5980 |
| Genel Boyut B(mm) | 2200 | 2200 | 2380 | 2380 | 2460 | 2520 | 2600 |
| Genel boyut C(mm} | 1660 | 1760 | 2020 | 2020 | 2120 | 2530 | 2530 |
| Çekiç boyutunu eşleştirin | QY60B | QY90B | QY120B | QY18OB | QY230B | QY400B | QY600B |
| Yüksek frekanslı hidrolik titreşim çekici | |||||||
| Model numarası | Y60B | Y90B | QY120B | QY180B | Y230B | QY400B | Y600B |
| Eksantrik kuvvet (Nm) | 174 | 255 | 300 | 400 | 700 | 1800 | 2700 |
| Maksimum uyarma kuvveti (KN) | 620 | 910 | 1200 | 1500 | 2300 | 3900 | 5800 |
| Maksimum çalışma frekansı (Hz) | 30 | 30 | 30 | 30 | 30 | 23 | 23 |
| Maksimum hız (rpm) | 1800 | 1800 | 1800 | 1800 | 1800 | 1400 | 1400 |
| Salıncak genişliği (mm) | 25 | 30 | 30 | 30 | 31 | 32 | 32 |
| Maksimum çekme kuvveti (kN) | 400 | 400 | 400 | 600 | 800 | 1200 | 1600 |
| Maksimum çalışma akışı (Lmin) | 210 | 320 | 500 | 650 | 900 | 1400 | 2000 |
| Genel boyut D(mm) | 1650 | 2480 | 2660 | 2960 | 3220 | 3810 | 4860 |
| Genel boyut E(mm) | 2360 | 2420 | 2650 | 3060 | 3430 | 4200 | 448O |
| Genel boyut F(mm) | 580 | 580 | 660 | 66o | 740 | 1240 | 1240 |
| Toplam ağırlık (kg) | 3950 | 4850 | 5650 | 8500 | 10800 | 18600 | 27900 |
| Eşleşen güç istasyonu modeli | Y300D | QY400D | QY500D | QY600D | QY800D | QY1400D | QY1600D |
Bir elektrik santrali hidrolik vibrasyon çekici, titreşim kullanarak büyük yığınları zemine çakmak için kullanılan bir tür kazık çakma ekipmanıdır.Ağır ekipman ve yapıları desteklemek için büyük kazıkların gerekli olduğu elektrik santrali yapımında yaygın olarak kullanılır.
Hidrolik vibrasyon çekici tipik olarak bir vince veya başka bir ağır ekipmana takılır ve bir hidrolik sistem tarafından çalıştırılır.Çekiç, yığına iletilen ve yığının yere batmasına neden olan yüksek frekanslı bir titreşim üretir.
Güç istasyonu hidrolik vibrasyon çekici, yüksek darbe kuvvetleri sağlamak ve büyük çap ve uzunluklara sahip yığınları titreştirmek için tasarlanmıştır.Çekiç tipik olarak ağır hizmet tipi bir çerçeveden, bir hidrolik güç ünitesinden ve bir titreşim üretecinden oluşur.
Güç istasyonu hidrolik vibrasyon çekicinin düzenli olarak denetlenmesi ve bakımı, güvenli ve verimli çalışmayı sağlamak için önemlidir.Bu, titreşim üreteci ve diğer bileşenlerde aşınma olup olmadığını kontrol etmeyi, gerektiğinde aşınmış parçaları değiştirmeyi ve hidrolik sistemin uygun şekilde yağlanmasını sağlamayı içerebilir.Güvenli ve güvenilir performans sağlamak için güç istasyonu hidrolik vibrasyon çekicinin bakımı ve çalıştırılması için üreticinin tavsiyelerine uyulması önemlidir.
